联系我们网站地图邮箱登陆 English version中国科学院内网入口所内协同办公网入口


  新闻动态
  · 图片新闻

  · 综合新闻

  · 学术活动

  · 科技动态

  所长信箱 纪检信箱
  您现在的位置:首页 > 新闻动态 > 科技动态

上海有机所在2,6-薁均聚物的合成及其在氢燃料电池中的应用方面取得进展
2022-05-24 中科院有机功能分子合成与组装化学重点实验室 | 【】【打印】【关闭
  薁是一种经典的非苯芳烃化合物,由富电子的五元环和缺电子的七元环稠合而成,分子偶极矩为1.08 D。在有机强酸作用下,薁的五元环(1-位或3-位)易于发生质子化,其七元环形成环庚三烯正离子。薁具有可逆的质子响应性质,这使得薁类衍生物在质子交换膜燃料电池(PEMFC)方面具有潜在的应用前景。通过在聚合物中引入具有可逆质子响应性质的薁单元,使其与质子交换膜中的质子相互作用,有望提高质子交换膜的质子传导率,从而提升燃料电池的性能。然而,薁类衍生物在质子交换膜燃料电池中的应用目前仍处于探索阶段。
  中国科学院上海有机化学研究所高希珂课题组一直从事基于薁的Π-功能材料研究(Acc. Chem. Res. 2021, 54, 1737)。他们与郑州大学王景涛课题组合作,在Nafion膜中嵌入2,6-薁单元和引达省并二噻吩(IDT)衍生物的共聚物,大幅提升了Nafion质子交换膜在高温低湿条件下的质子传导率(ACS Materials Lett. 2022, 4, 392)。近日,他们在ACS Macro Lett.ACS Macro Lett. 2022, 11, 680)上以封面论文(Front Cover)的形式报道了2,6-薁均聚物的溶液法合成及其在氢燃料电池中的应用。高希珂研究员和王景涛教授为共同通讯作者,上海有机所博士侯斌和郑州大学研究生周卓凡为共同第一作者,理论计算由上海有机所薛小松研究员和上海中医药大学杨笑迪教授完成。
图1 封面(2022年5月 第11卷 第5期)
  他们通过Friedel-Crafts酰基化等反应在2,6-二溴薁的1-位引入促溶链,然后利用2,6-二溴薁中2-位和6-位溴原子反应活性的差异,通过选择性还原偶联反应制备了关键聚合单体:2,2'-二溴-6,6'-联薁,最后采用Yamamoto偶联反应将带有促溶链的2,6-二溴薁单体或2,2'-二溴-6,6'-联薁单体进行均聚,获得了无规型和头对头/尾对尾型2,6-薁均聚物,实现了2,6-薁均聚物的首次溶液法合成。该类2,6-薁均聚物的薄膜表现出动态可逆的质子响应性质。他们将2,6-薁均聚物(3 wt.%)与Nafion共混成膜用作氢燃料电池的质子交换膜。研究发现,结构规整的头对头/尾对尾型2,6-薁均聚物的嵌入能明显降低Nafion质子交换膜的质子迁移能垒,在高温低湿和高温高湿条件下均能大幅提升Nafion膜的质子传导率,提升幅度可达83%;而无规型2,6-薁均聚物作为添加剂对Nafion质子交换膜的质子传导率提升幅度较小。这表明2,6-薁均聚物主链中2,6-薁单元的偶极取向对其与Nafion复合膜的质子传导性能影响较大。他们将头对头/尾对尾型2,6-薁均聚物和Nafion的复合膜用作为氢燃料电池的质子交换膜,氢燃料电池的输出功率相对于使用纯的Nafion质子交换膜提高了64%,首次实现了薁类材料在质子交换膜氢燃料电池中的应用。

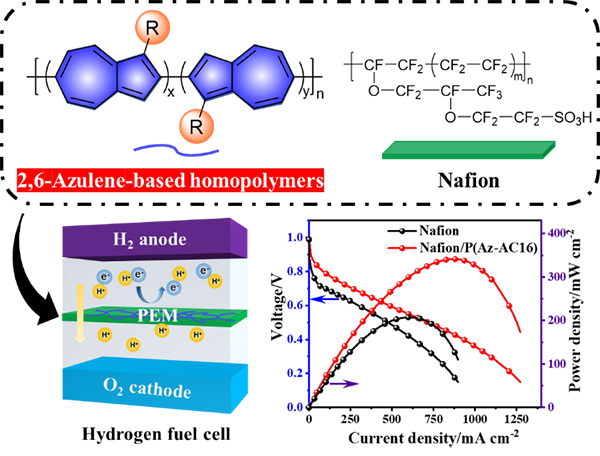

图2 2,6-薁均聚物、Nafion及其在氢燃料电池中的应用
  上述研究工作得到了国家自然科学基金委、中科院和上海市科委的资助。

版权所有:中国科学院上海有机化学研究所 Copyright © 2002-2009
地址:上海市零陵路345号 沪ICP备05005485号-1
